マスプロ壁面アンテナ「SKYWALLIE U2SWL26B」設置の施工例

昨年から今年に掛けてタイル風呂浴槽入替えの施工例屋根外壁塗装の施工例3TOTO洗面化粧台 SAQUA(サクア)の施工例などを施工させて頂いた、町田市中町のお客様宅の屋根上に設置してあるTVアンテナを壁面アンテナに交換してきました。

壁面アンテナに交換に至るきっかけ

既存で設置してあったTVアンテナは屋根上に3.8mのマストを建てて一番上にUHFアンテナ、そしてその下に現在使わなくVHFアンテナが付いていました。マストが長いので風が吹くとかなり揺さぶられたようで施主様が心配されておりました。

「できれば壁面アンテナを設置したい」という思いがあったので電界強度調査をしてみると、十分壁面アンテナでも地デジ放送を受信できる電界強度があったのでマスプロの「SKYWALLIE U2SWL26B(BE)」の設置を提案致しました。

U2SWL26B(BE)【ベージュ】を注文してあったのですが、材料屋の手違いで納品されたのがU2SWL26B【ホワイト】でしたので、仮に【ホワイト】を設置しておいて【ベージュ】が納品されてから本体のみを交換致しました。

施工例ギャラリー

写真をクリックで拡大します。拡大した写真下の<>をクリックして(スマホ・タブレットでは左右にスワイプすることでも)前後の写真を見ることができます。

壁面アンテナ設置で気をつけた点

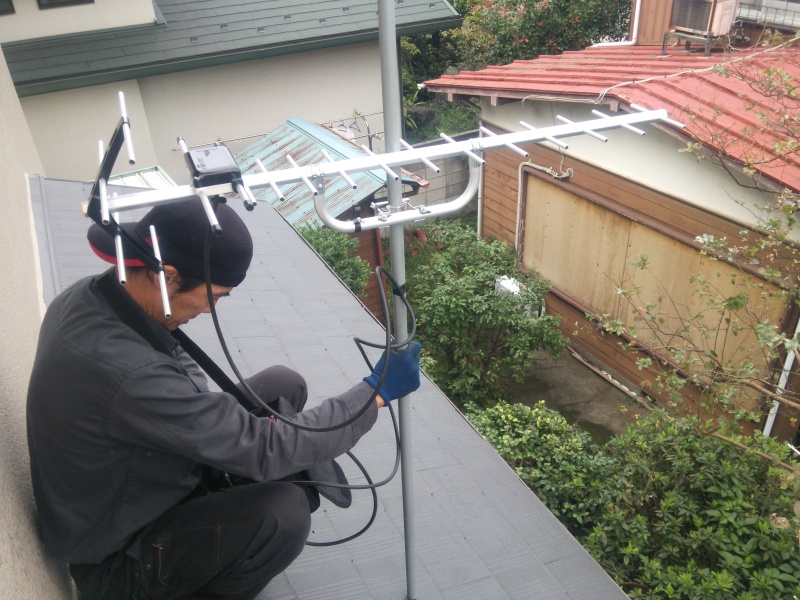

電界強度調査中
「U2SWL26B」はブースターも内蔵されていて、BS/CSアンテナの入力もできるので、別途ブースターや混合器などが不要ですが、ブースターは利得調整などが無いので本当の弱電界の場所では別途ブースター等が必要となる場合があります。

電界強度調査はマージンを見て、14素子のアンテナで設置高さよりも低い箇所で測定した結果問題が無かったので壁面に設置出来ましたが、電界強度調査の結果次第では壁面設置では受信出来ない可能性もあります。

工期及び施工価格

【施工価格】設置・配線・旧アンテナ撤去処分、電界強度調査込みで一式80,000円(税別)
【工期】電界強度調査半日・設置工事1日
